湖南长沙厂家介绍隧道专用龙门吊的结构特点
作者：专注龙门吊租赁-架桥机出租-提梁机销售-河南盛华起重 发布于：2025-07-11

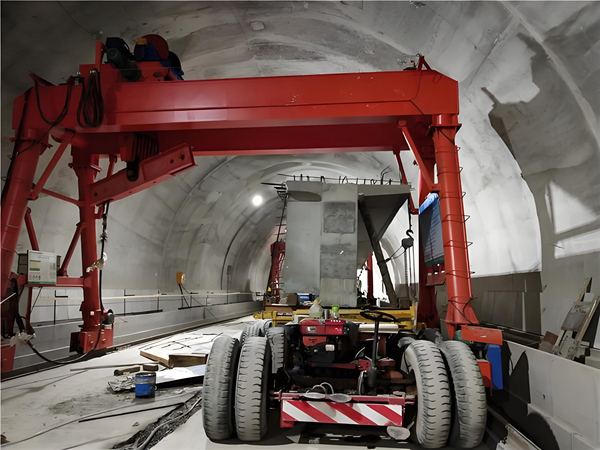

湖南长沙隧道专用龙门吊厂家指出隧道专用龙门吊（隧道门式起重机）是为隧道施工、地铁建设等狭长、封闭空间设计的起重设备，其结构特点针对隧道环境的特殊需求进行了优化。以下是其主要产品结构特点：
1. 主体结构设计低矮紧凑型门架高度受限，适应隧道低矮空间（通常净空高度≤6m），主梁采用低断面设计，避免与隧道拱顶碰撞。门架跨度可调，匹配隧道断面宽度（常见跨度3~12m），部分型号采用折叠式支腿或伸缩横梁，便于转场。模块化分段结构主梁、支腿等部件可快速拆解，方便在狭窄隧道内运输和组装，部分重型型号采用销轴连接，确保高强度且拆装便捷。轻量化与高强度并存采用箱型梁或桁架结构，优化受力分布，材料选用高强度钢（如Q345B）或铝合金，减轻自重同时保证承载能力（起重量通常5~50吨）。2. 行走机构特点多轮组均衡负载设计支腿下方配置双轨或四轨行走轮组，分散对隧道地基的压力，避免局部沉降（尤其适用于软土隧道）。轮组带平衡梁，自适应轨道不平整，减少啃轨风险。灵活驱动方式电动驱动：变频电机+减速机，速度可调（一般0~20m/min），低噪音；液压驱动：适用于无电力供应或防爆环境；手动推移：小型龙门吊可选，用于短距离微调。轨道适应性可直接在隧道预铺钢轨或临时轨道上运行，轨道型号适配（如QU70、P43）。3. 起升机构设计低净空卷扬系统采用紧凑型钢丝绳卷筒或链式葫芦，减少起升机构占用高度，最大化吊钩有效行程。双速或变频控制，实现重载低速（如0.5m/min）、轻载高速（5m/min）的精准操作。防摇摆吊具加装导向滑轮组或电子防摇系统，抑制负载摆动，避免碰撞隧道内壁或设备。4. 安全防护结构多重限位保护起升高度限位器、行走行程限位器、超载传感器，联动紧急制动。防碰撞设计支腿外侧安装缓冲橡胶垫或激光测距仪，接近隧道侧壁时自动减速。应急手动释放断电时可通过手摇装置缓慢下放重物。5. 环境适应性结构防尘防水电机、电气箱防护等级≥IP55，关键部件加装防尘罩，适应隧道内高粉尘、潮湿环境。防爆配置（可选）防爆电机、防爆控制箱（Ex dⅡBT4），用于瓦斯隧道或易燃易爆环境。低温适应性润滑油及液压油选用低温型号，电气元件耐-30℃。6. 智能化扩展结构远程监控接口预留传感器接口，可实时监测载荷、电机温度、位移等数据。自动化导向激光定位或RFID轨道标签，实现吊装路径自动纠偏。典型应用场景隧道盾构机部件吊装与组装管片、钢筋网等材料运输隧道内混凝土浇筑作业应急抢险设备搬运
